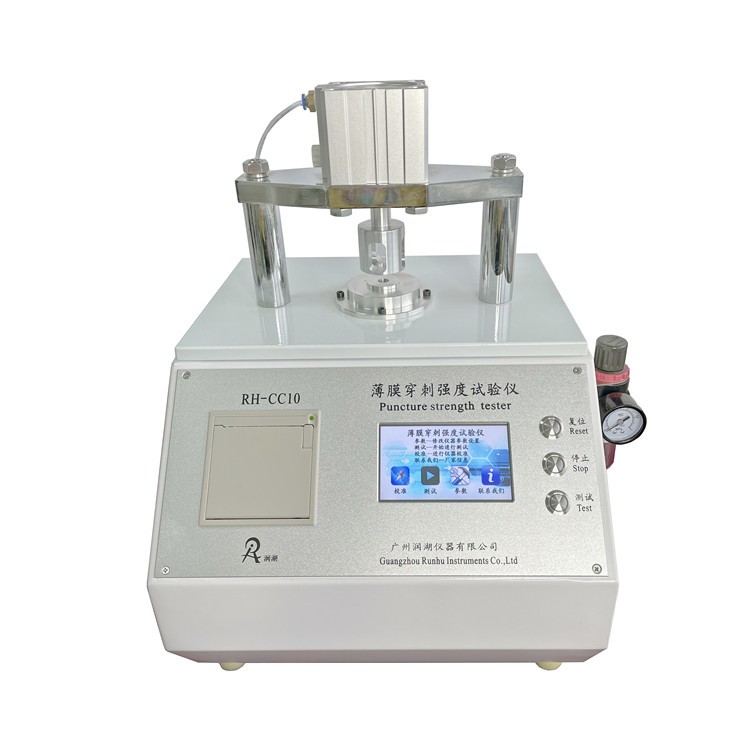

RH-CC10隔膜穿刺强度试验仪采用自动夹紧装置，全自动完成测试，测试数据精准稳定，重复性好。适用于测量电池隔膜、薄膜、包装用复合膜、袋等薄片抵抗被穿刺针穿透的耐穿刺性（耐穿刺力、耐穿刺强度或穿刺伸长量表示）

工作模式：

耐穿刺力：穿刺针垂直穿透式样时所需的最大力。

耐穿刺强度：测试单位厚度的耐穿刺力。

穿刺伸长量：穿刺针接触试样后，当力值达到预压力时为起点，直至试样穿透时穿刺针的位置距离。

测试方法：

将直径为100mm的试片放在夹具上，按测试键仪器自动夹紧试样，然后用直接为1.0mm,球形顶端半径为0.5mm的钢针，以（50士5）mm/min或（100士10）mm/min的速度去顶刺，读取钢针穿透试片的最大负荷。仪器自动计算出穿刺强度。注：测试片数5个以上，取其技术平均值。

测试装置示意图:

执行标准：

GBT 37841-2019塑料薄膜和薄片耐穿刺性测试方法

GB/T36363-2018锂离子电池用聚烯烃隔膜

GB/T21302-2007包装用复合膜、袋通则

技术参数：

力值误差:±0.5% 测量范围：（0-50）N

分辨力:0.01 N

力值分辨率:0.01 N

穿刺针:Φ：1.0mm

尖端为球面R =0.5 mm;

测试速度：(100士10)mm/min或(50士5)mm/min（可选）

样品固定夹具:内直径为（10士0.1 ）mm或（50士0.5）mm（可选）

电源: AC 220V±22V, 50Hz

外形尺寸: 330×350×390mm

质量：约20 kg

人机界面：触摸屏中英文显示

空气压缩机：用户自配

连接电脑：可选

产品特点：

1、精度高

采用高精度测力传感器，确保测试准确度误差在±0.5%内。

2、重复性好

采用步进电机控制，测头行进过程精准、稳定，测定结果重复性好。

3、使用方便，易于操作

液晶中文显示，友好人机界面操作。采用自动夹紧装置，全自动完成测试，具有测试数据统计处理功能,微型打印机输出，也可连接电脑操作。连接电脑时，除了可自动记忆储存结果外，还可以显示耐破曲线并保存。

4、便于计量、校准

仪器附配专门校准砝码，内置校准程序，便于计量、校准部门（第三方）对该仪器进行校准。
